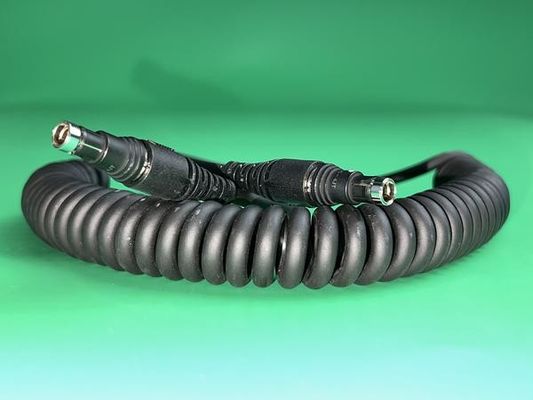

تجميع ضفيرة أسلاك السيارات للكابلات الصناعية للتدريع الكهرومغناطيسي العسكري

يتضمن إنشاء مجموعة كابلات للتطبيقات العسكرية بغلاف TPU ودرع EMC وسلك زنبركي تصميم حل قوي وموثوق به يمكنه تحمل البيئات القاسية مع الحفاظ على سلامة الإشارة. إليك نهج مفصل:

المكونات والمواد الرئيسية

1. غلاف TPU:

   • المتانة: يُعرف TPU (البولي يوريثين الحراري) بمقاومته الممتازة للتآكل والمرونة والقوة الميكانيكية، مما يجعله مثاليًا للتطبيقات العسكرية.
   • المقاومة الكيميائية والبيئية: TPU مقاوم للزيوت والمواد الكيميائية والظروف البيئية القاسية، مما يضمن أن مجموعة الكابلات يمكنها تحمل قسوة الاستخدام العسكري.
   • المرونة: يحافظ على المرونة حتى في درجات الحرارة المنخفضة، وهو أمر بالغ الأهمية للعمليات الميدانية.

2. درع EMC:

   • التوافق الكهرومغناطيسي (EMC): يحمي الدرع الكابل من التداخل الكهرومغناطيسي (EMI) وتداخل الترددات الراديوية (RFI)، مما يضمن إرسال الإشارات دون تدهور.
   • أنواع التدريع:
     • التدريع المضفر: يوفر تغطية ومرونة جيدة، ومناسب لمعظم التطبيقات العسكرية.
     • التدريع الرقائقي: يوفر تغطية بنسبة 100٪، وهو مثالي للتطبيقات عالية التردد حيث يلزم الحماية الكاملة من EMI.
     • مجموعة: قد تستخدم بعض المجموعات كلاً من التدريع المضفر والرقائقي لتحقيق التوازن بين المرونة والأداء.

3. سلك زنبركي:

   • التقوية: يضيف السلك الزنبركي قوة ميكانيكية للكابل، مما يساعده على العودة إلى شكله الأصلي بعد ثنيه أو لفه. هذا مفيد بشكل خاص في التطبيقات التي يتعرض فيها الكابل لحركة متكررة أو إجهاد ميكانيكي.
   • المتانة: يمنع السلك الزنبركي الالتواءات ويطيل عمر الكابل في البيئات الصعبة.

اعتبارات التصميم

1. القوة الميكانيكية:

   • تخفيف الضغط: قم بدمج تخفيف الضغط في نقاط التوصيل لمنع التلف الناتج عن الانحناء أو السحب، خاصةً في الأماكن التي يتصل فيها الكابل بالمعدات العسكرية.
   • قوة الشد: تأكد من أن المجموعة قادرة على تحمل المتطلبات المادية للاستخدام العسكري، بما في ذلك الشد والتأثير والضغط.

2. الإغلاق البيئي:

   • العزل المائي: صمم المجموعة لتكون مقاومة للماء، مع تصنيف IP67 أو أعلى، للحماية من دخول الماء أثناء العمليات الميدانية.
   • مقاومة درجة الحرارة: يجب أن تكون المواد قادرة على تحمل درجات الحرارة القصوى، الساخنة والباردة، حيث يمكن أن تحدث العمليات العسكرية في مجموعة واسعة من البيئات.

3. سلامة الإشارة:

   • السعة والمقاومة المنخفضة: اختر الموصلات والعزل التي تقلل من السعة والمقاومة، مما يضمن إرسال الإشارات بدقة على مسافات طويلة.
   • التأريض: تأكد من التأريض المناسب لدرع EMC للحماية من الضوضاء الكهربائية وضمان موثوقية أنظمة الاتصالات.

4. المرونة مقابل الصلابة:

   • تصميم متوازن: يجب أن تكون المجموعة مرنة بما يكفي لسهولة الاستخدام مع الحفاظ على الصلابة عند الضرورة لمنع التلف. يساعد السلك الزنبركي على تحقيق هذا التوازن.

عملية التصنيع

1. النماذج الأولية:

   • قم بتطوير نماذج أولية لاختبار أداء المجموعة، بما في ذلك القوة الميكانيكية والمرونة وفعالية درع EMC. تتيح النماذج الأولية إمكانية الضبط الدقيق للتصميم قبل الإنتاج على نطاق واسع.

2. التجميع:

   • تحضير الكابل: قم بقص وتجريد غلاف TPU والأسلاك الداخلية إلى الأطوال المطلوبة، مع ضمان إنهاء نظيف ودقيق.
   • تطبيق التدريع: قم بتطبيق التدريع EMC المختار (مضفر أو رقائقي أو مجموعة) على المجموعة، مع التأكد من تأريضه بشكل صحيح ودمجه.
   • تكامل السلك الزنبركي: قم بدمج السلك الزنبركي في المجموعة، مع التأكد من محاذاته وتأمينه بشكل صحيح داخل غلاف TPU.

3. القولبة الزائدة (اختياري):

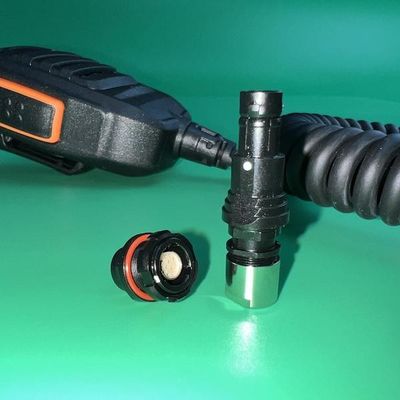

   • لإضافة متانة وحماية بيئية، ضع في اعتبارك قولبة الموصلات أو أجزاء معينة من مجموعة الكابلات باستخدام TPU أو مادة أخرى متوافقة.

4. الاختبار:

   • الاختبار الكهربائي: قم بإجراء اختبارات للتأكد من أن المجموعة تحافظ على الاستمرارية الكهربائية المناسبة ومقاومة العزل وسلامة الإشارة.
   • الاختبار الميكانيكي: اختبر المجموعة بحثًا عن المرونة وقوة الشد والمتانة في ظل ظروف عسكرية محاكاة، بما في ذلك درجات الحرارة القصوى والتعرض البيئي.

5. مراقبة الجودة:

   • قم بتنفيذ عمليات صارمة لمراقبة الجودة لضمان أن كل مجموعة كابلات تلبي المتطلبات الصارمة للمعايير العسكرية، مثل MIL-STD-810 للاختبار البيئي.

التطبيقات

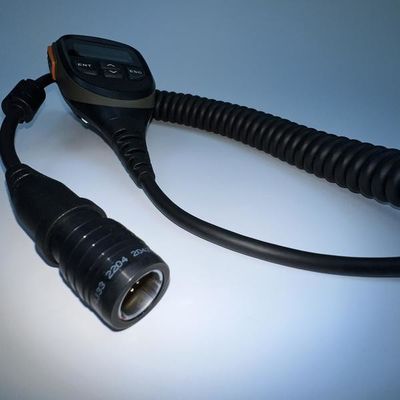

• أنظمة الاتصالات: تستخدم في أجهزة الراديو والهوائيات وأجهزة الاتصال الأخرى حيث يكون إرسال الإشارات الموثوق به أمرًا بالغ الأهمية.
• أنظمة الأسلحة: يربط المكونات الإلكترونية المختلفة داخل أنظمة الأسلحة، مما يتطلب متانة عالية ومقاومة للظروف القاسية.
• المعدات الميدانية: يضمن اتصالات موثوقة في الأجهزة المحمولة التي يستخدمها الجنود، بما في ذلك وحدات GPS ومعدات الرؤية الليلية وغيرها من المعدات التكتيكية.

الخلاصة

توفر مجموعة الكابلات المصممة للتطبيقات العسكرية بغلاف TPU ودرع EMC وسلك زنبركي المتانة والمرونة وسلامة الإشارة اللازمة في البيئات الصعبة. من خلال التركيز على المواد عالية الجودة وعمليات التصنيع الدقيقة والاختبار الشامل، يمكنك إنشاء منتج يلبي المتطلبات الصارمة للاستخدام العسكري.
