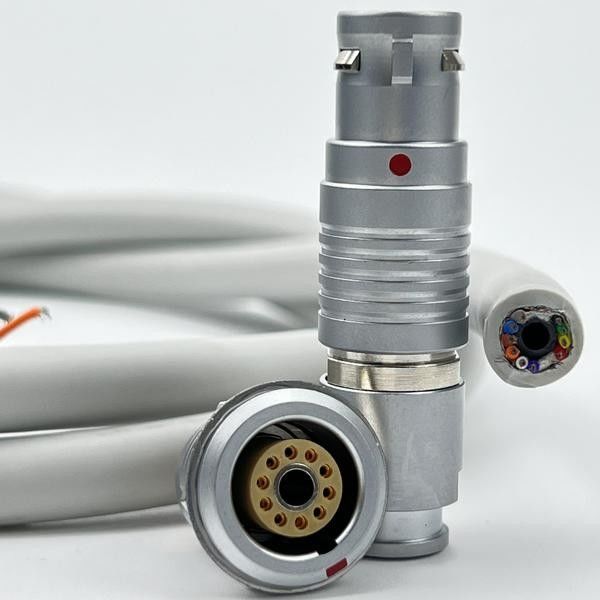

OEM LEMO ربط الأسلاك التجميع كابل السيطرة للإشارات الجوية الاتصال

المكونات الرئيسية والمواد

1. كابلات الهواء والإشارة:

   • أنابيب الهواء:
     • المواد:استخدم أنابيب السيليكون الطبية أو TPU لقنوات الهواء. هذه المواد مرنة، متوافقة بيولوجيا، ويمكن أن تتحمل عمليات التعقيم.
     • تصنيف الضغط:تأكد من أن الأنابيب يمكن أن تتحمل متطلبات ضغط الهواء من أدوات الأسنان دون التشنج أو الانفجار.
   • أسلاك الإشارة:
     • مادة الموصل:استخدم النحاس أو النحاس المطلي بالفضة لأسلاك الإشارة لضمان التوصيل العالي وسلامة الإشارة.
     • العزل:اختر مادة عازلة تتوافق مع المعايير الطبية، مثل FEP (Ethylene Propylene Fluorinated) أو PTFE (Polytetrafluoroethylene) ، والتي مقاومة أيضًا لعمليات التعقيم.

2. أجهزة توصيل الدفع والسحب المعدنية

   • التوافق:يجب أن تكون الاتصالات متوافقة مع تصاميم LEMO ، وتوفر اتصالات آمنة مع قدرات التزاوج السريع والانقطاع.
   • المواد:استخدام الفولاذ المقاوم للصدأ عالية الجودة أو الألومنيوم المضغوط للاصلاحات لضمان المتانة ومقاومة التآكل.
   • تكوين الاتصال:تصميم المرفق مع عدد مناسب من الاتصالات لكل من قنوات الهواء والإشارة. غالبا ما تسمح المرفقات المتوافقة مع LEMO بتكوينات مختلطة ،تتسع لكل من الاتصالات السوائل والكهربائية.
   • الختم:يجب أن يكون لدى الاتصالات سد معدل IP (على سبيل المثال ، IP67) للحماية من دخول السوائل ، وهو أمر بالغ الأهمية في بيئات الأسنان حيث التعرض للسوائل شائع.

3. الحماية:

   • الحماية الكهرومغناطيسيةدمج الحماية لحماية سلامة الإشارة من التداخل الكهرومغناطيسي (EMI) ، مما يضمن التشغيل الموثوق به للأجهزة المتصلة.

اعتبارات التصميم

1. التوافق الحيوي والتعقيم:

   • المواد:تأكد من أن جميع المواد المستخدمة، بما في ذلك الكابلات والمتصلات وأي مواد لاصقة أو التشكيل الزائد، متوافقة بيولوجياً ومناسبة للتعقيم المتكرر.
   • التوافق مع التعقيم:يجب أن يكون التجميع قادرًا على تحمل طرق التعقيم الشائعة المستخدمة في طب الأسنان ، مثل التسرب الذاتي ، دون تدهور.

2. الصمود الميكانيكي:

   • تخفيف الضغط:قم بتضمين أدوات تخفيف الضغط في نقاط الاتصال لمنع التآكل من الانحناء المتكرر أو السحب ، خاصة بالقرب من الاتصالات.
   • المرونة:يجب أن تكون مجموعة الكابلات مرنة بما فيه الكفاية للتنقل بسهولة في مكتب طبيب الأسنان، دون المساس بالمتانة.

3. الختم البيئي:

   • الحماية من الماء:تأكد من أن كل من الاتصالات ومجموعة الكابلات مقاومة للماء ، مع تصنيف IP67 أو أعلى ، لحماية من الماء واللعاب والسوائل الأخرى التي تظهر في بيئة الأسنان.
   • مقاومة التآكل:نظراً للتعرض المتكرر للرطوبة ومواد التنظيف، يجب تصميم التجميع ليقاوم التآكل على مدى عمره المتوقع.

عملية التصنيع

1. إنتاج النماذج الأولية:

   • تطوير نماذج أولية لاختبار أداء نقل الهواء والإشارات ، والمتانة الميكانيكية ، والتوافق مع موصلات LEMO.هذه المرحلة تسمح بالتحسين قبل الإنتاج الكامل.

2. التجميع:

   • إعداد الكابلات:قطع وإعداد أنابيب الهواء وأسلاك الإشارة، وضمان أطوال دقيقة والنهايات نظيفة.
   • التكامل بين الجهازين:قم بربط موصلات الدفع والسحب المتوافقة مع LEMO ، مما يضمن اتصالات آمنة وموثوقة. قد يتضمن ذلك لحام أسلاك الإشارة أو إصلاحها وتثبيت أنابيب الهواء بشكل آمن.
   • التشكيل المفرط (اختياري):تطبيق صياغة مفرطة حول الموصلات إذا لزم الأمر لتخفيف الضغط الإضافي والختم البيئي.

3. الاختبار:

   • الاختبار الكهربائيتأكد من أن قنوات الإشارة تحتفظ باستمرارية كهربائية مناسبة ومقاومة العزل.
   • اختبار الضغط:اختبار قنوات الهواء لضمان سلامة الضغط، وضمان عدم تسربها في ظل ظروف التشغيل.
   • الاختبار الميكانيكي:تقييم متانة التجميع في حالة الاستخدام المحاكي، بما في ذلك دورات التزاوج والتفكيك المتكررة.

4. مراقبة الجودة:

   • تنفيذ تدابير مراقبة الجودة للتحقق من أن كل مجموعة تلبي المعايير الطبية وتعمل بشكل موثوق في الظروف المتوقعة في بيئة طب الأسنان.

التطبيقات

• أدوات أسنان:يربط أدوات الأسنان التي تتطلب الهواء للعمل والإشارات الكهربائية للسيطرة أو المراقبة.
• المريحات الفموية:ينقل كل من الإشارات السائلة والكهربائية في الأجهزة المصممة لتنظيف أو إجراءات طب الأسنان الأخرى.
• معدات تصوير الأسنان:يربط أجهزة التصوير التي قد تتطلب الهواء للتبريد أو التشغيل ونقل الإشارة لمعالجة البيانات.

الاستنتاج

يجب أن تكون مجموعة الكابلات المصممة لطب الأسنان التي تتضمن اتصالات الهواء والإشارة مع موصلات دفع-سحب معدنية متوافقة مع LEMO متينة ومرنة ومطابقة للمعايير الطبية.بإختيار المواد بعناية، وضمان التصميم الميكانيكي القوي، وإجراء اختبارات شاملة، يمكنك إنشاء منتج موثوق الذي يلبي متطلبات متطلبة من أخصائيي الأسنان.
