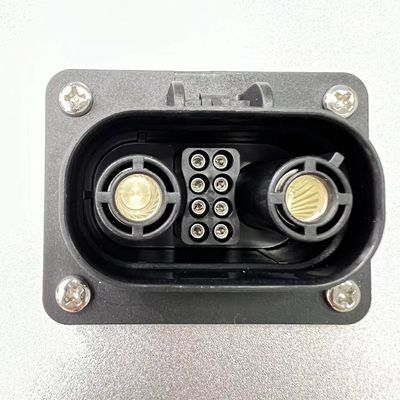

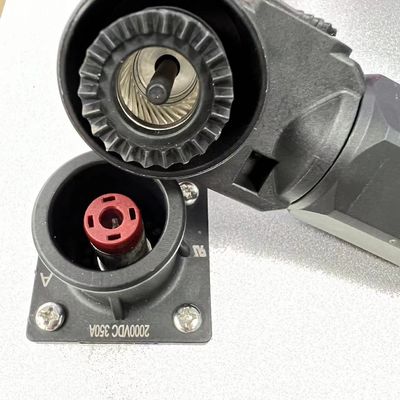

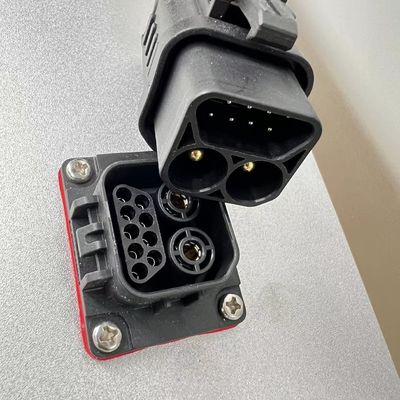

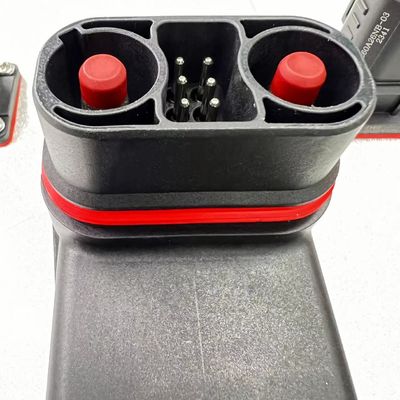

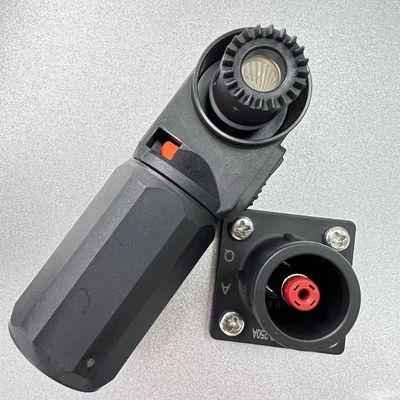

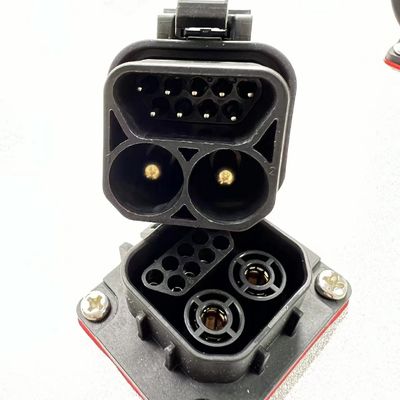

وصلة تخزين بطارية الطاقة الجديدة للسيارات الكهربائية معتمدة على MSDS

تصميم الموصلات لأنظمة الطاقة الجديدة في تخزين بطاريات السيارات يتضمن إنشاءوصلات عالية الأداء قادرة على التعامل مع المتطلبات الصعبة للسيارات الكهربائية وأنظمة تخزين الطاقةهنا هو نهج لتصميم هذه المفاتيح:

المكونات الرئيسية والمواد

1. علبة الاتصال:

   • المواد:استخدم البلاستيك المقاوم لدرجات الحرارة العالية، مثل PBT (Polybutylene Terephthalate) أو PA66 (Polyamide 66) ، المعززة بالألياف الزجاجية لزيادة القوة والمتانة.
   • معادلة الشعلة:يجب أن يكون المرفق مقاوم للنار، ويتوافق مع معايير مثل UL94 V-0، وضمان السلامة في حالة حدوث أخطاء كهربائية.
   • العزل:ضمان خصائص العزل الكهربائية العالية لمنع الدوائر القصيرة وضمان السلامة في التطبيقات عالية الجهد.

2. جهات الاتصال:

   • المواد:استخدم النحاس أو سبائك النحاس ذات التوصيل العالي، المغطاة بالفضة أو الذهب لتعزيز مقاومة التآكل والتوصيل.
   • التصنيف الحالي:تصميم الاتصالات للتعامل مع التيارات العالية المميزة لأنظمة بطاريات السيارات ، وضمان مقاومة اتصال منخفضة للحد من فقدان الطاقة.
   • الصمود:يجب تصميم الاتصالات لدورات التزاوج العالية ، مع آليات رباعية قوية للحفاظ على ضغط اتصال ثابت بمرور الوقت.

3. الختم:

   • تصنيف الملكية الفكريةالسعي إلى الحصول على تصنيف IP67 على الأقل لضمان أن تكون الموصلات مقاومة للغبار والماء ، مناسبة للاستخدام في البيئات القاسية لتطبيقات السيارات.
   • أغطية:استخدم غطاءات السيليكون أو EPDM (إيثيلين بروبيلين ديين مونومر) لإغلاق الموصلات ومنع دخول الماء والغبار وغيرها من الملوثات.

4. إدارة الحرارة:

   • تبديد الحرارة:تضمين ميزات تصميم تساعد في تبديد الحرارة، مثل الزعانف أو المواد الموصلة الحرارية، لإدارة الحرارة الناتجة عن التيارات العالية.
   • مقاومة الحرارة:ضمان قدرة جميع المواد على تحمل تقلبات درجات الحرارة الشائعة في بيئات السيارات، من البرد الشديد إلى الحرارة العالية.

اعتبارات التصميم

1. الجهد العالي والتعامل مع التيار:

   • الجهد القياسي:تصميم موصلات للتعامل مع الجهد العالي المستخدم عادة في بطاريات الكهرباء (على سبيل المثال ، 400 فولت إلى 800 فولت).
   • المعالجة الحالية:تأكد من أن الاتصالات قادرة على التعامل مع التيارات العالية المطلوبة من قبل محركات السيارات ، والتي قد تتجاوز 200A.

2. خصائص السلامة:

   • تصميم مقاوم لللمس:تنفيذ تصاميم مضادة لللمس للحماية من الاتصال العرضي بالأجزاء الحية ، وضمان السلامة أثناء التعامل والصيانة.
   • آليات القفل:استخدم آليات قفل آمنة لمنع قطع الاتصال العرضي، والذي يمكن أن يكون كارثيا في تطبيقات الطاقة العالية.
   • الاستقطاب:تصميم الاتصالات لتكون مستقطبة، وضمان أنها يمكن أن تكون متصلة فقط في التوجه الصحيح، ومنع الاستقطاب العكسي.

3. مقاومة الاهتزاز والصدمات:

   • تصميم صلب:يجب تصميم الاتصالات لتحمل الاهتزازات والصدمات الشائعة في بيئات السيارات ، مما يضمن أداء موثوق به طوال عمر السيارة.
   • تخفيف الضغط:تضمين ميزات تخفيف الإجهاد لمنع تلف الكابلات والاتصالات بسبب الإجهاد الميكانيكي.

4. سهولة الاستخدام

   • وصلة سريعة / فصل:تصميم الموصلات لسهولة وسرعة التزاوج و إزالة التزاوج ، وهو أمر حاسم لتركيب و صيانة فعالة في إنتاج السيارات.
   • التركيبات الارگونومية:فكر في أدوات التعامل مع الموصلات، وخاصة في المساحات الضيقة التي تتميز بمقصورات بطارية السيارات.

عملية التصنيع

1. إنتاج النماذج الأولية:

   • تطوير نماذج أولية لاختبار الأداء الكهربائي والميكانيكي والحراري. يسمح النموذج الأولي بتحسين التصميم قبل الانتقال إلى الإنتاج الضخم.

2. التجميع:

   • صناعة الدقة:استخدام صب الحقن الدقيق لمنشأة الاتصال لضمان جودة ثابتة ودقة الأبعاد.
   • تجميع الاتصال:قم بتجميع العلاقات بعناية لضمان اتصالات آمنة وضغط اتصال ثابت.

3. الاختبار:

   • الاختبار الكهربائيإجراء اختبارات للتحقق من التحكم في التيار، وتقييم الجهد، ومقاومة العزل. تأكد من أن الاتصالات تعمل بشكل موثوق تحت الحمل.
   • اختبار البيئة:اختبروا الاتصالات لمقاومة المياه والغبار والاهتزازات ودرجات الحرارة القصوى، والتأكد من أنها تلبي معايير السيارات مثل ISO 16750.
   • الاختبار الميكانيكي:تقييم متانة الموصلات تحت دورات التزاوج المتكررة، وضمان الحفاظ على أدائها بمرور الوقت.

4. مراقبة الجودة:

   • تنفيذ عمليات صارمة لمراقبة الجودة لضمان استيفاء كل رابط للمواصفات المطلوبة لتطبيقات السيارات.

التطبيقات

• بطاريات المركبات الكهربائية:الاتصالات المستخدمة للاتصالات ذات الطاقة العالية بين وحدات البطارية وإلكترونيات الطاقة وأنظمة الشحن.
• أنظمة تخزين الطاقة (ESS):موصلات أنظمة البطاريات الثابتة المستخدمة لتخزين الطاقة، حيث تكون الطاقة العالية والاتصالات الموثوقة حاسمة.
• توزيع الطاقة:الاتصالات المستخدمة في توزيع الطاقة داخل السيارات الكهربائية ، والتي تربط مكونات عالية الجهد المختلفة.

الاستنتاج

يجب تصميم الموصلات لتخزين بطاريات السيارات في أنظمة الطاقة الجديدة بقدرات عالية الجهد والتيار، وميزات السلامة القوية، والمتانة البيئية.من خلال التركيز على هذه المجالات الرئيسية، يمكنك إنشاء عدادات تلبي متطلبات متطلبات المركبات الكهربائية الحديثة وأنظمة تخزين الطاقة، وضمان السلامة والموثوقية والأداء.
