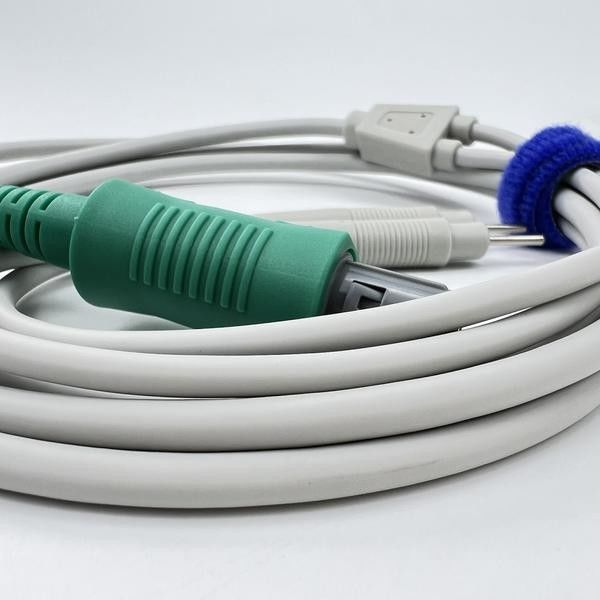

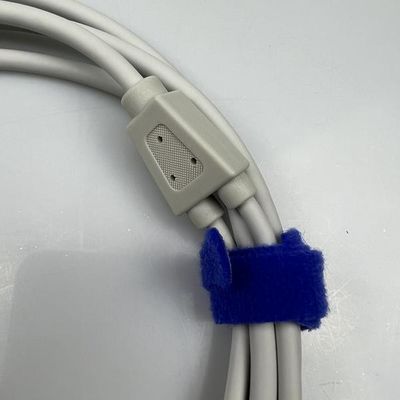

تجميع كابلات وأسلاك صناعية من السيليكون الحراري TPU مع التشكيل الزائد

إن إنشاء مجموعة من كابلات الحزام السلكي لجهاز طبي يستخدم TPU (البوليوريثان البلاستيكي) أو سلك السيليكون مع التشكيل الزائد ينطوي على العديد من الاعتبارات الرئيسية لضمان الموثوقية ،التوافق البيولوجيهنا دليل مفصل حول كيفية تصميم وإنتاج مثل هذا التجميع:

المكونات الرئيسية والمواد

1. اختيار الأسلاك والكابلات:

   • أسلاك TPU (البوليوريثان البلاستيكي الحراري):

     • الصمود:تشتهر TPU بمقاومتها للكش ، والمرونة ، والقوة الميكانيكية.
     • المقاومة الكيميائية:مقاومة للزيوت والمواد الكيميائية والمواد القاسية الأخرى مما يجعلها مناسبة للبيئات الطبية
     • التوافق الحيوي:آمنة للاستخدام في الأجهزة الطبية، وخاصة في التطبيقات التي قد يلامس فيها الكابل الجلد.

   • أسلاك السيليكون:

     • المرونة:مرنة للغاية، مما يجعلها مثالية للتطبيقات التي تتطلب ثني متكرر أو الحركة.
     • مقاومة الحرارة:يمكن أن تتحمل مجموعة واسعة من درجات الحرارة ، غالبًا من -60 درجة مئوية إلى + 200 درجة مئوية.
     • التوافق الحيوي:السيليكون متوافق بيولوجيًا للغاية ويتم استخدامه بشكل شائع في الأجهزة الطبية التي تتواصل مباشرة مع جسم الإنسان.

2. التشكيل الزائد:

   • الغرض:يستخدم التشكيل المفرط لتغطية مجموعة الكابلات ، مما يوفر تخفيف التوتر والحماية من العوامل البيئية وتعزيز المتانة.
   • خيارات المواد:
     • صياغة TPU الزائدة:يوفر ربطًا سلسًا مع أسلاك TPU ، مما يوفر المرونة والصمود. إنه مثالي للتطبيقات التي تتطلب إجهادًا ميكانيكيًا عالية ومقاومة كيميائية.
     • صناعة السيليكون:يقدم مرونة ممتازة ونتائج ناعمة ، مما يجعلها مناسبة للتطبيقات التي تنطوي على راحة المريض أو حيث يحتاج التجميع إلى أن يكون ناعما ومرنا.

3. المكونات:

   • موصلات طبية:اختر الموصلات المصممة خصيصًا للأجهزة الطبية ، مع شهادات مناسبة للسلامة والموثوقية.

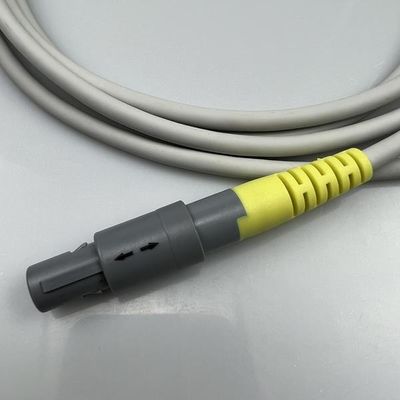

   • أجهزة توصيل فوق الصبغة:دمج الموصلات مع التشكيل المفرط لضمان اتصال سلس و مقاوم للماء يمكن أن يتحمل الاستخدام المتكرر والعقمة.

اعتبارات التصميم

1. التوافق الحيوي:

   • تأكد من أن جميع المواد المستخدمة (السلك والمركبات التي يتم تشكيلها بشكل مفرط والموصلات) متوافقة بيولوجيا ومطابقة للمعايير الطبية مثل ISO 10993.

2. التوافق مع التعقيم:

   • المواد:كل من TPU والسيليكون متوافقان مع طرق تعقيم مختلفة ، بما في ذلك التلقيح الذاتي ، وإشعاع غاما ، و ETO (أكسيد الإيثيلين).
   • التصميم:يجب تصميم المجموعة لتحمل التعقيم المتكرر دون تدهور أو فقدان وظائفها.

3. تخفيف الضغط:

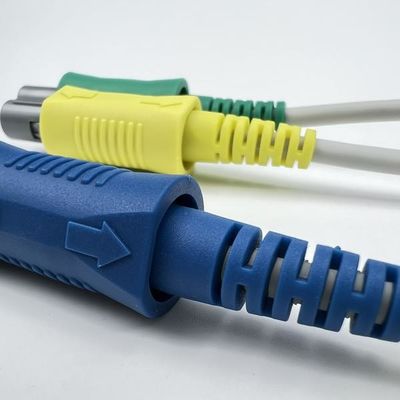

   • التشكيل الزائد:يجب أن يوفر القالب المفرط تخفيفًا فعالًا للضغوط لمنع تعب الأسلاك أو كسر نقاط الاتصال ، خاصةً عندما يدخل السلك في المرفق.
   • أقسام مرنة:صمم الكابل ليكون له أقسام مرنة عند الحاجة، مع مناطق مقوية للتعامل مع الإجهاد الميكانيكي.

4. الختم البيئي:

   • الحماية من الماء:تأكد من أن التشكيل المفرط يوفر تصنيف IP67 أو أعلى ، بحماية الجمعية من دخول الماء والسوائل والجسيمات.
   • المقاومة الكيميائية:يجب أن يكون الجمع مقاومًا لمواد التنظيف والمطهرات والمواد الكيميائية الأخرى التي تستخدم عادةً في البيئات الطبية.

5. الأداء الكهربائي:

   • الحماية:إذا كانت مجموعة الكابلات مخصصة للمعدات الإلكترونية الحساسة ، فكر في استخدام الحماية لمنع التداخل الكهرومغناطيسي (EMI).
   • سلامة الإشارة:تأكد من أن مقياس السلك والعزل كافيان للحفاظ على سلامة الإشارة وتقديم الطاقة كما هو مطلوب من قبل الجهاز الطبي.

عملية التصنيع

1. إنتاج النماذج الأولية:

   • تطوير نماذج أولية لاختبار أداء الجمعية ومرونتها ومتانتها. يسمح النموذج الأولي بالكشف المبكر عن عيوب التصميم ويضمن أن المنتج النهائي يستوفي جميع المتطلبات.

2. التشكيل الزائد:

   • أدوات:تصميم وإنشاء القوالب التي تناسب بدقة تجمع الكابلات والموصلات.
   • عملية صياغة الحقن:استخدم درجة حرارة وضغط مسيطرين لتشكيل TPU أو السيليكون على التجميع ، مما يضمن ربط آمن ودائم.

3. الاختبار:

   • الاختبار الميكانيكي:اختبار الجمعية من أجل قوة السحب والمرونة والمتانة في ظل ظروف الاستخدام المحاكاة.
   • الاختبار الكهربائيتأكد من أن المجموعة تحافظ على استمرارية كهربائية مناسبة ومقاومة العزل.

4. مراقبة الجودة:

   • تنفيذ تدابير صارمة لمراقبة الجودة لضمان أن كل تجمع يلبي المعايير الطبية المطلوبة ومواصفات الأداء.

التطبيقات

• أنظمة مراقبة المرضى:عندما تكون هناك حاجة إلى كابلات مرنة ومتوافقة بيولوجيا للاتصال بالمرضى.
• أدوات الجراحة:في الأدوات التي تتطلب وصلات دائمة قابلة للتعقيم
• أجهزة التصويرللأجهزة التي تحتاج إلى نقل إشارة عالية الجودة مع الحد الأدنى من التداخل.
• الأجهزة الطبية القابلة للارتداء:في التطبيقات التي تكون فيها الراحة والمرونة والتوافق البيولوجي ذات أهمية قصوى.

الاستنتاج

يقدم مجموعة كابلات السلك للجهاز الطبي باستخدام TPU أو سلك السيليكون مع التشكيل الزائدوالحلول المتناسبة البيولوجيا التي يمكن أن تتحمل المتطلبات الصعبة للبيئات الطبيةمن خلال اختيار المواد بعناية، وتصميمها من أجل المتانة، وضمان التوافق مع المعايير الطبية، يمكنك إنشاء منتج موثوق وفعال لتطبيقات طبية مختلفة.
